Descrizione del prodotto

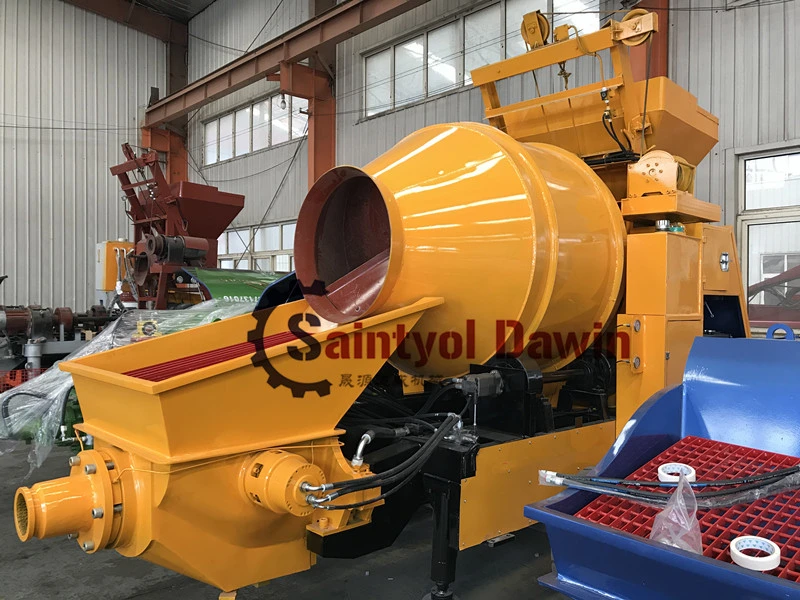

Betoniera di potere diesel completo con la pompa mescolantesi concreta della pompa sulla vendita con il motore LOVOL 1004 di marca del mondo La pompa mescolantesi di potere elettrico e diesel del macchinario di Saintyol DAWIN soddisfaceva gli utilizzatori finali le Filippine, in Francia ed in Nigeria ecc…
Il motore diesel mescolantesi concreto di potere della pompa DJBT40-11-56 LOVOL e la energia elettrica JBT30-10-45 è Stato spedetto in Francia ed in Nigeria dalla Cina e dalle risposte positive piacevoli ottenute
La pompa mescolantesi concreta del macchinario di Saintyol DAWIN o dice la betoniera con la pompa, la pompa per calcestruzzo con il miscelatore è Fatta dal ferro della qualità Superiore con il processo perfetto di montaggio e della saldatura nella possibilità Di pompaggio e mescolantesi di multi-applicazione per i job differenti della costruzione
I vantaggi della pompa mescolantesi concreta sono come qui sotto:
A. Possibilità Mescolantesi teorica in 15-20m3/hr.
B. Possibilità Di pompaggio in 30m3/hr o in 40m3/hr/
C. Il sistema di pompaggio ha potuto essere usato esclusivamente per i job
Il controllo idraulico del D. 4 che supporta i piedini, nessuna necessità La gru di aiutare la condizione e passare il job colloca, soldi e lavori savable.
Controllo dell'uomo E. 2 l'interi macchina, costi e risparmio di lavori
La prestazione di pompaggio di F. Nice, pompaggio di verticale sarebbe fino a 160m ed il pompaggio orizzontale sarebbe fino a 560m in teorico
I complessi di G. Bigger hanno conceduto, il sistema mescolantesi concreto del miscelatore e di pompaggio della pompa DJBT40 ha permesso i complessi massimi macerie di 40mm-50mm e le pietre del ciottolo per la mescolanza concreta
La pompa mescolantesi concreta di nuovo disegno di H. The da Saintyol DAWIN Macinery è Il giusto disegno che potrebbe a destra essere inserito nei contenitori, più Facile nella spedizione dal mare
Il genere di I. This di pompa mescolantesi concreta è Una strumentazione concreta di manutenzione molto più Facile, manuale inglese per consiglio quotidiano di manutenzione disponibile con trasporto o dai email
Macchinario del calcestruzzo di Saintyol DAWIN---- COSTRUZIONE PER PROSPERITÀ!
Secondo i requisiti reali di la maggior parte delle zone rurali nazionali, giunzione rurale-urbana e città E città Medie e piccole, la nostra azienda specialmente ha studiato e sviluppato un nuovo tipo di pompa mescolantesi e di trasporto strumentazione-concreta. La pompa mescolantesi e di trasporto concreta è Un genere di nuovo tipo macchinario edile che unisce l'impastatrice concreta e la macchina di trasporto concreta
L'impastatrice adotta la doppia mescolanza del motore. Può Mescolarsi rapidamente ed uniformemente. Adotta la rotazione della mola per fare la stabilità Generale e dotato del colpo dell'unità Per fare la soppressione completa

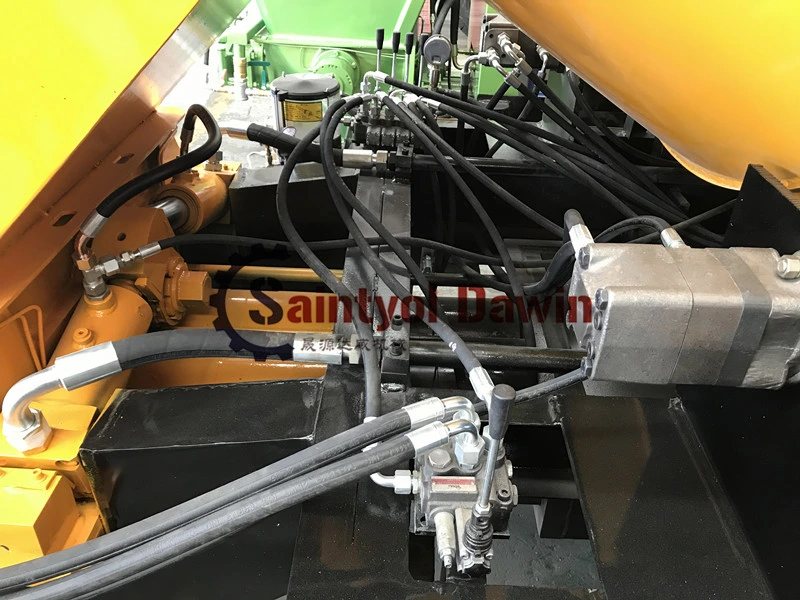

La pompa di trasporto adotta il sistema di pompa idraulica del doppio-cilindro in pieno con il sistema stabile e la prestazione certa. Tutti i montaggi idraulici adottano marca famosa nazionale e d'oltremare per ottenere la qualità Certa
Centrale elettrica: Adotta la macchina elettrica con la marca famosa nazionale
Pompa di olio principale: Adotta la marca famosa nazionale
Sistema di lubrificazione: Adotta la lubrificazione separata five-point per impedire le componenti chiave usura
Questa macchina adotta il motore a corrente alternata Come una fonte di energia di azionamento, un circuito aperto dell'olio per il circuito idraulico, un controllo di costante-potere e funzione stepless di registrazione per capienza di trasporto concreta. Il suo sistema di pompaggio è Indicato in Fig. 5.
1, 2, 3, 4, 5, 6, 7, 8, 9, 10 (S), 11, 12, 13.
Il sistema di pompaggio pricipalmente consiste dei cilindri della pompa #1, del serbatoio di acqua #3, cilindri concreti valvola dei cilindri #4 che invertono l'unità , #5 & #6, dei pistoni, della tramoggia #9, di distribuzione #10 (anche chiamata come tubo di S), dell'attuatore #11 di braccio, dell'oscillazione #12 & #13, ecc. Concreti del cilindro #7 & #8
| 1. cilindro 1. Pumping | 2. 2. Cilindro della pompa | 3. 3. Serbatoio di acqua | 4. 4. Inversione dell'unità |
| 5. 5. Cilindro concreto | 6. 6. Cilindro concreto | 7. 7. Pistone concreto | 8. 8. Pistone concreto |
| 9. 9. Tramoggia | 10. S 10. Valvola del tubo di S | 11. 11. Braccio di attuatore | 12. 12. Cilindro dell'oscillazione |
| 13. 13. Cilindro dell'oscillazione | 14. 14. Orificio di scarico |
(7, 8)(1, 2), 1, 2, . , . 10914; 56. 10, 12, 13, 10, (5, 6).
I pistoni concreti del cilindro (7 o 8) sono connessi esclusivamente agli steli dello stantuffo del cilindro della pompa (1 o 2), mentre i cilindri #1 & #2 connessi in serie sono nel movimento reciproco dovuto le funzioni dell'olio idraulico del cilindro della pompa. Un cilindro si muove in avanti, mentre l'altro cilindro salva. La presa del cilindro concreto è Attraverso alla tramoggia. Un'estremità Della valvola di distribuzione #10 è Attraverso all'orificio di scarico #14 della tramoggia #9; La sua altra estremità è Attraverso al cilindro del calcestruzzo #5 o #6. L'asta cilindrica della scanalatura sulla valvola di distribuzione #10 è Connessa al braccio di attuatore, la valvola di distribuzione #10 può Oscillare a sinistra o a destra dovuto le funzioni del cilindro dell'oscillazione #12 o #13 ed alternatamente è Connessa al cilindro concreto (5 o 6)
, , 7, 51015 (, 105), 8, 96. 8, 4(), . (12, 13), 106, 5, (), 7, , 8, S. , (6).
Mentre pompa i materiali concreti, il pistone concreto #7 si muove in avanti per spingere il calcestruzzo in cilindro concreto #5 nell'orificio di scarico di distribuzione #10 e #15 nell'ambito delle azioni del cilindro della pompa (attualmente, la valvola di distribuzione #10 è Attraverso al cilindro concreto #5), mentre il pistone concreto #8 si muove di nuovo a succhiare i materiali concreti in tramoggia #9 nel cilindro #6. Quando il pistone concreto #8 salva all'estremità Del suo colpo, la valvola di ritenuta idraulica di controllo #4 sul cilindro della pompa è Aperta (riferir allo schema schematico idraulico) ed i flussi dell'olio di controllo dalla valvola di ritenuta idraulica di controllo alla valvola a quattro vie a due posizioni in modo da invertire questa valvola. I cilindri dell'oscillazione (12 o 13) fanno la valvola di distribuzione #10 connessa al cilindro concreto #6 e cilindro concreto #5 connesso alla tramoggia. Attualmente, l'olio ad alta pressione del sistema attraversa il cilindro dell'oscillazione per invertire il cilindro a quattro vie a due posizioni (riferir allo schema schematico idraulico), in modo da il pistone #7 salva e succhia il calcestruzzo dalla tramoggia ed il pistone #8 si muove in avanti per spingere il calcestruzzo nel cilindro concreto nel tubo di S e tubo di trasporto. Tale ciclo può Realizzare il suo funzionamento di pompaggio continuo (vedere Fig. 6).
, " " , , , 5, 69 (7).
Durante il funzionamento dipompaggio, funzionare tramite il tasto “dipompaggio„ per fare il cilindro concreto nella corsa di aspirazione connessa alla valvola di distribuzione ed il cilindro concreto nella spinta del colpo connesso alla tramoggia, così Il calcestruzzo nei tubi può Essere estratto di nuovo al cilindro concreto #5 ed il calcestruzzo in cilindro #6 può Essere premuto di nuovo alla tramoggia #9 (vedere Fig. 7).
Punto | Unità | Parametri |
Capienza mescolantesi concreta teoretica massima | m3/h | 15 |
Capienza di trasporto concreta teoretica massima | m3/h | 40 |
Pressione di trasporto concreta | MPa | 7 |
| × specs× Stroke concreto del cilindro | millimetro | Φ 200× 830 |
Diametro dell'orificio di scarico | millimetro | 150 |
| × Altezza capacity× Loading della tramoggia | L× Mm | 600× 1380 |
Capienza del serbatoio dell'olio | L | 200 |
Formato di grano aggregato permissibile massimo | millimetro | : 40: 30 () Grait: Pietra schiacciata 40: 30 (calcestruzzo standard) |
Formar del circuito dell'olio idraulico | millimetro | Controllo idraulico completo che inverte circuito aperto |
Formar della valvola di distribuzione | S Valvola del tubo di S | |
Velocità Rated | RPM | 2200 |
Potere di pompaggio del motore diesel | Chilowatt | 56 |
Potere di mescolanza del motore diesel | Chilowatt | 13.2 |
Dimensione generale | millimetro | 5370× 2170× 2670 |
Beneficio economico di pompa della betoniera
1. Un prodotto ha due funzioni: Unire la mescolanza concreta ed il pompaggio per ridurre il costo d'acquisto
2. Mescolar al luogo e pompano continuamente, di modo che il risparmio di temi di servizio può Realizzare il pompaggio di volte 4-6 dell'impastatrice fissa tradizionale e pompa di trasporto concreta, di modo che il risparmio di temi della costruzione notevolmente è Migliorato ed il progresso della costruzione notevolmente è Accelerato.
3. Nel progresso di mescolanza e di pompaggio, i due progredicono possono essere compiuti da appena un operatore. Il sui funzionamento e alto livello semplici di meccanizzazione possono notevolmente salvare il lavoro manuale
4. Il potere totale della pompa della betoniera del rimorchio è Molto più Basso del potere totale dell'agitatore tradizionale + pompa per calcestruzzo e può Essere molto adatto a costruzione rurale
5. La pompa della betoniera del rimorchio può Essere rimossa convenientemente e flessibilmente. Con i caratteri di manovramento potenti, può Essere molto adatto a funzionamento alternante in molti cantieri
6. La pompa della betoniera può Essere adatta a locazione e ad investimento pure. Ha il costo di investimento più Basso, più Popolarità E periodo di scarsità Di ripristino di costo. Ci sono utenti della pompa mescolantesi di resistenza prodotta vicino Macchinario di DAWIN in la maggior parte delle città Nazionali. I prodotti sono ben ricevuti ed in maniera fidata
Caratteristiche della pompa della betoniera: Adotta la S avanzata che inverte la valvola per il trasporto concreto; La sui lastra di vetro e ciclo di taglio adottano gli alti materiali della lega dello stereoplasm per tempo di impiego più Lungo; La sua pressione dell'uscita è Alta, di modo che può Realizzare il trasporto dei grattacieli e dell'interurbana; Il suo raffreddamento idraulico adotta l'efficace raffreddamento ad acqua per la convenienza di uso; Ha la funzione di inversione che pompa e può Altamente ridurre il tappo del tubo; è Dotato del sistema di lubrificazione automatico di centralizzazione per garantire il tempo di impiego di rotazione; Il suo armadietto di controllo elettrico è Fornito di maniglia di telecomando del cavo per facilità Del funzionamento
| Punto | Unità | JBT30 |
Calcestruzzo teoretico massimo miscela volume | m. 3/h | 20 |
Volume concreto teoretico massimo di consegna | m. 3/h | 30 |
| / Concreto pressione di consegna | MPa | 8 |
| × Diametro della consegna cilindro | millimetro | Φ 160× 800 |
Diametro di apertura dell'uscita | millimetro | 125 |
Capienza della tramoggia | L | 600 |
Daltezza ischarging | millimetro | 1070 |
Timpano mescolantesi | L | 450L |
Volume del serbatoio dell'olio idraulico | L | 200 |
| Concederepompaggio di ed Formato aggregato massimo (calcestruzzo standard) | : 30: 25 Ciottolo 30mm macerie 25mm | |
Tipo di circuito dell'olio idraulico | millimetro | Circuito aperto |
| Tipo di valvola di distribuzione | S Valvola del tubo di S | |
| Giro | RPM | 1480 |
Potere di pompaggio | Chilowatt | 37 |
Potere mescolantesi | Chilowatt | 4/3 |
Lpotere ifting | Chilowatt | 4.5 |
| Dimensioni (L × Del × W H) | millimetro | 4900*2091*2800 |
| Peso | Chilogrammo | 4600 |
| Punto | Unità | JBT30 | |
Sistema di pompaggio | Teoretico uscita | ³ /h di m. | 30 |
Pressione teoretica della presa | Mpa | 10 | |
Altezza teoretica di consegna | m. | 150 | |
Distanza di consegna teoretica | m. | 450 | |
Pompaing Frequenza | /min periodi/minuto | 20 | |
Valvola di distribuzione | S S valvola del tubo | ||
C concretaylinder spec. (diametro interno x colpo) | millimetri | Φ 180× 1000 | |
Ol'IL cilindro Spec. (diametro interno del diametro x esterno x colpo) | millimetri | Φ 100× 1000 | |
Diametro della presa | millimetro | Φ 150 | |
Diametro interno del tubo di consegna | millimetro | Φ 125 | |
Volume della tramoggia | L | 600 | |
Tensione Rated | V | ~380 | |
Potere del motore principale | Chilowatt | 45 | |
Tipo idraulico del circuito | aperto | ||
Massimo del sistema principale olio pressione | MPa | 32 | |
DistributiNG Pressione di sistema | MPa | 20 | |
Miscelaolio del sistema del ing Pressione | MPa | 12 | |
Velocità Mescolantesi di massimo | r/min | 30 | |
Volume del serbatoio dell'olio | L | 200 | |
Massimo. Complesso Diametro | millimetro | 5040 | |
Crollo concreto Portata | millimetro | 15-20 | |
| (× × ) Dimensione esterna (L*W*H) | millimetro | 4900× 2091× 2800 | |
Peso | Chilogrammo | 4800 | |
Sistema di mescolanza | V mescolantesiolume A tempo | ³ Di m. / ³ Di m. /tempo | 0.45 |
Volume mescolantesi all'ora | ³ /h di m. | 20 | |
Miscelaing Potere del motore | Chilowatt | 4× 2=8 | |
Potere di sollevamento del motore | Chilowatt | 4. 5 | |
Potere della pompa ad acqua | Chilowatt | 0. 55 | |
Vibrating Potere del motore | Chilowatt | 0.55 | |
SAINTYOL DAWIN Macchinario è Un'azienda che si specializza nella ricerca, nel disegno e nella produzione del macchinario di costruzione per quasi 20 anni. Forniamo la soluzione più Ragionevole secondo la richiesta speciale dai clienti differenti. I nostri prodotti principali per il macchinario di costruzione sono come segue: Betoniera, pianta d'ammucchiamento concreta, betoniera diesel, pompa per calcestruzzo, sabbia così Via. I parecchi basi di ricerca e di produzione in Cina, possiamo fornire al servizio tecnico potente ed al macchinario superiore di qualità Per i clienti dappertutto.
Catturiamo la cura del vostro ordine!
1. Migliore fornitore in Cina del nord.
2. Una fabbrica con oltre un'esperienza di 20 anni.
3. Lavoro di squadra professionale di ogni processo.
4. Prezzo competitivo e qualità Perfetta.
5. Servizio after-sale efficiente.
Risposte del macchinario di SAINTYOL DAWIN:
Q: Quanti generi di pompe per calcestruzzo del rimorchio con i miscelatori che avete?
A: Abbiamo 3 modelli delle pompe per calcestruzzo con il miscelatore, cioè Modello completamente diesel di potere JBT30-8-37, JBT30-10-45 e DJBT35
Q: Avete calcestruzzo che dispone le aste quello ha potuto collaborare con la pompa della betoniera?
A: Sì , abbiamo sotto la serie.
1: 1315/17calcestruzzo meccanico manuale del ragno di m. Che dispone le aste
2: 13/15/17 di calcestruzzo idraulico mobile del ragno che dispone le aste
3: Il tipo rampicante del pavimento di 28/32m e l'asta cilindrica buona dell'elevatore che arrampica la collocazione concreta romba (colonna tubolare)
4: 21/24/28/32 di asta cilindrica buona dell'elevatore che arrampica la collocazione concreta romba (sezione dell'albero)
Q: Che cosa è La configurazione?
A: Per l'esportazione, la maggior parte delle componenti sono marche superiori di fama mondiale come LOVOL, DEUTZ, Siemens, Rexroth, Kawasaki, Schneider, Omron, LG, Eaton, Manuli, Parker ecc. La configurazione ha potuto essere personalizzata secondo i requisiti del cliente.
Q: È L'assistente tecnico disponibile per addestramento e servizio post vendita?
A: Sì , la nostra squadra d'oltremare degli assistenti tecnici sta facendo una pausa per servizio d'oltremare. Alcuni assistenti tecnici potrebbero parlare inglese.
Servizio After-sale
1. Può Godere tutta la vita del servizio dopo che comprate i nostri prodotti.
2. Formazione dell'operatore per libero.
3. Nella circostanza che fondamento, fonte d'acqua, fonte di energia, complesso, ospitante
La strumentazione, personale ausiliario è Pronta. Gli assistenti tecnici sono disponibili se avete bisogno di.
4. Lo strumento stocastico di determinata quantità Sarà Fornito mentre trasporta le merci.
5. Entro 48 ore il servizio sarà Disponibile secondo le regioni differenti dopo ricevuto
Il telefono.
6. Per i prodotti esportatori, la nostra azienda trasmette il costruttore per contribuire a funzionare e
Strumentazione della gestione, tempo secondo i vostri bisogni. La tassa relativa sarà Intrapresa
Dai compratori.
7. Fornisce subito i montaggi secondo le richieste degli utenti, maniglie per l'utente consegna
Per la spedizione.
8. Tutta la perdita dei prodotti (parti portate facili non incluse) causata dai fattori non umani sarà
Gratis per la metà Un di anno.
9. Fornisce secondo i bisogni il servizio di consulenza di tecnologia.
10. Metterselo in contatto con prego tramite telefono quando avete tutti i problemi con la pianta.
