Benvenuto a Semshine

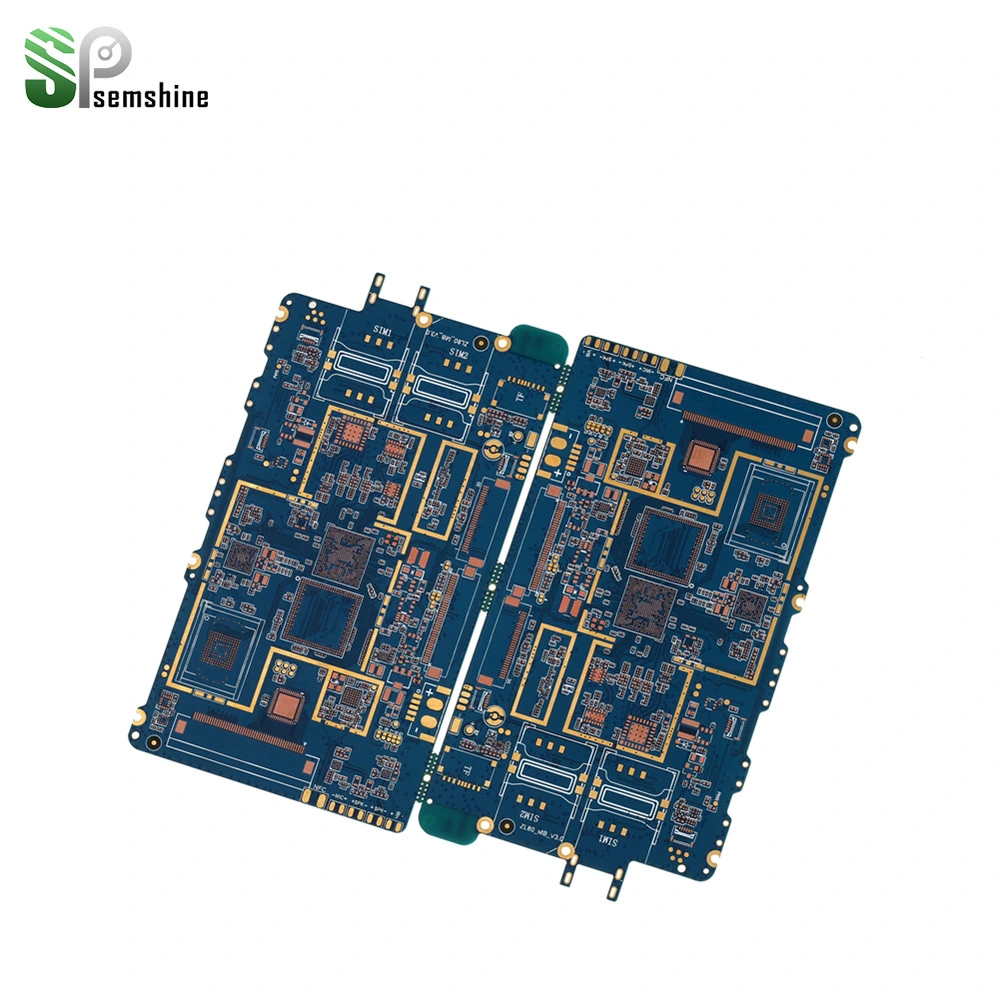

- Circuiti stampato bassi del pannello di controllo di alta qualità FR4

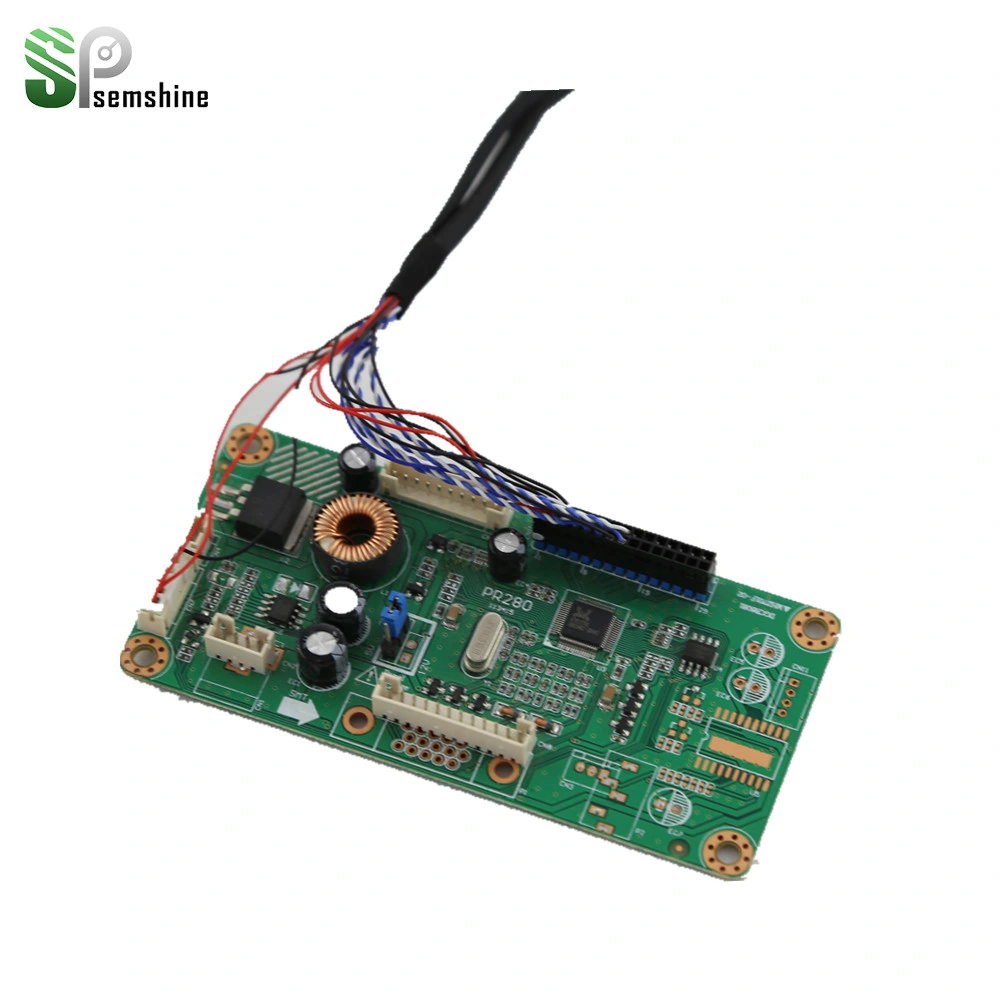

- Assemblea a doppia faccia del PWB del consiglio principale fr4
- Fabbricazione di contratto
- Disegno & Assemblea del PWB
- Fornire il Prototyping e la produzione flessibile
- Il piccolo ordine accetta
- Termine d'esecuzione veloce

1. Specification di fabbricazione del PWB


1	Descrizione	Specifica del PWB
2	Materiale	FR-4/HTG150-180 FR-4/CEM-1/CEM-3/Aluminum
3	Strato	1-20
4	Spessore della scheda	0.2mm- 4.0mm
5	Tolleranza di spessore della scheda	+-10%
6	Spessore di rame	17.5um-175um (0.5oz-5oz)
7	Larghezza minima della traccia	0.15mm
8	Larghezza minima dello spazio	0.15mm
9	Diametro minimo di perforazione	0.2mm
10	Spessore di rame di PTH	0.4-2mil (10-50um)
11	Tolleranza acquaforte	± 1mil (± 25um)
12	V-tagliare l'angolo	25° , 30° , 45° , 60°
13	Concentrazione della perla della riga	≥ 6lb/in (≥ 107g/mm)
14	Controllo e tolleranza di impedenza	50Ω ± 10%
15	Twist& Wrap	≤ 0.5%
16	Soldermask	Verde, rosso, blu, bianco, nero, colore giallo
17	Finitura/placcatura superfice	HASL/placcatura di HASL/OSP/Gold/immersione senza piombo Gold/ENIG
18	Certificato	ROSH. ISO9001, certificato dell'UL
19	Archivio	Protel 99se/P-CAD/Autocad/Cam350


termini 2. Detailed per l'Assemblea del PWB


1	Quantità	L'Assemblea del PWB del volume di Prototype& Low, da 1 scheda a 250, è Per la specialità , ma possiamo trattare gli ordini fino al 1000
2	Tipo di Assemblea	SMT e Attraverso-foro
3	Tipo della saldatura	Inserimento solubile in acqua della saldatura, al piombo e senza piombo
4	Componenti	Passives giù 0201 al formato passo a doppia faccia senza piombo dell'indennità Dell'Assemblea del chip Carries/CSP SMT di VFBGA e di BGA 08 alla riparazione di mil BGA e rimozione della parte di Reball e Rimontaggio-Stesso servizio di giorno
5	Formato della scheda nuda	Il più Piccolo: 0.25x0.25 misura più Grande in pollici: Pollici 20x20
6	Formati di file	Bill dei materiali Gerber file l'archivio del Selezionare-N-Posto (XYRS)
7	Tipo di servizio	Carceriere, carceriere parziale o spedizione
8	Imballaggio componente	Tagliare le parti allentate delle bobine del tubo del nastro
9	Girare il tempo	Lo stesso servizio di giorno ad un servizio di 15 giorni
10	Prova	Prova volante di controllo AOI dei RAGGI X della prova della sonda
